자동소화장치 (DK-12 Series) > 할로겐화합물소화설비

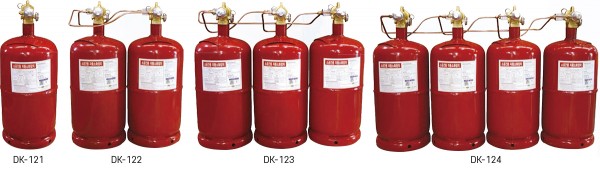

DK-121

DK-122

DK-123

DK-124

구분

단독형

분리형

분리형

분리형

설계방호체적

A . C

25.86m³

51.72m³

77.58m³

100m³

B

18.49m³

36.98m³

55.47m³

73.96m³

최대방호면적

다단열

-

24.76㎡

(49.86m X 3.61m)

24.76m²

(46.86m X 3.61m)

24.76m² X 2

(46.86m X 3.61m X 2)

단열

24.76㎡

(49.86m X 3.61m)

24.76m² X 2

(46.86m X 3.61m X 2)

24.76m² X 3

(46.86m X 3.61m X 3)

24.76m² X 4

(46.86m X 3.61m X 4)

최대설치높이

다단열

4.5m

9.0m

단열

4.5m

충전압력

N2, 25bar@20°C

약제량

12kg

12kg X 2

12g X 3

12g X 3

총중량

22.6kg

22.8kg X 2병

22.8kg X 3병

22.8kg X 4병

PRD, P/S연동

가능(부가장치 사용)

용기재원

전장길이 : 556mm(밸브포함)

직경 : 228mm

용기재질 : 철재
